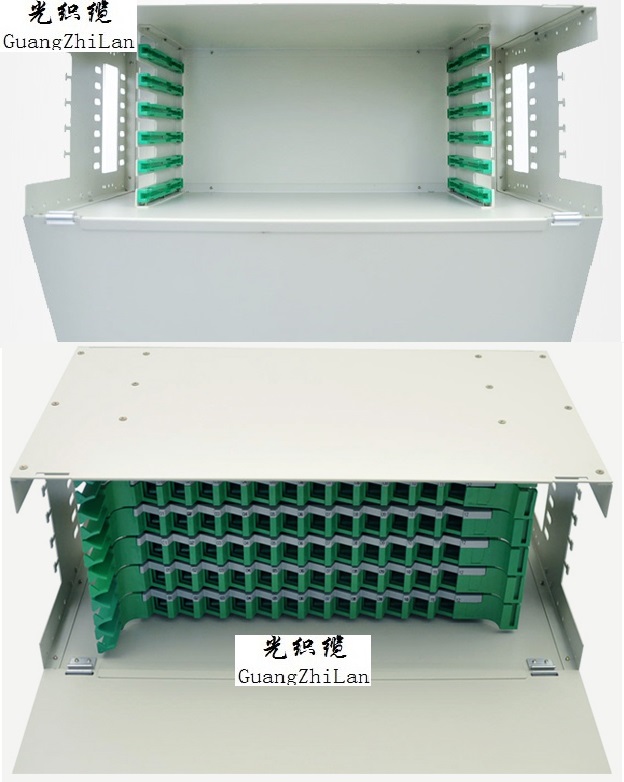

48芯配線架的詳細信息：熔接尾纖+適配器轉接型光纖配線箱，光纜終端盒光纖配線架，光纖盒，光纖保護盒。
光纖配線架的作用就是將光纜，光纖尾纖和光纖耦合器連接起來保護。光纜終端盒是光纜的端頭接入的地方，然后通過光跳線接入光交換機。因此，終端盒通常是安裝在19英寸機架上的，可以容納光纜端頭的數量比較多。 終端盒就是將光纜跟尾纖連接起來起保護作用的。
機架式ODF架可用于連接主干光纜與配線光纜。 實現主干光纜與配線光纜在節點處的預留、直通及光纖的分配和調度。表面靜電噴塑,有很強的防腐蝕性能。適合落地及架空安裝方式。固定區、直熔區、配線區區域分配清楚，安裝、查線方便。
光纖配線架的使用條件： 環境溫度：-25℃～+60℃ 相對濕度：<95%（40℃時） 大氣壓力：70～106KPa
主要技術指標： 插入損耗：1.31,1.55um LD 光源。單模≤0.18dB 多模≤0.30dB 回波損耗：1.31,1.55um LD 光源。單模PC≥45dB UPC≥50dB APC≥60dB 絕緣電阻：≥2×104MΩ/500VDC 耐電壓：3KVDC/1min不擊穿，無飛弧。
順序
型號
外觀H*L*W（MM）
滿配容量
重量（KG）
1
GZLHODF12
1U 44*430*250
12
3.5
2
GZLHODF24
2U 80*430*250
24
4.5
3
GZLHODF36
3U 132*430*250
36
6
4
GZLHODF48
48
6.5
5
GZLHODF60
4.5U 190*430*250
60
8
GZLHODF72
72
8.5
7
GZLHODF96
6U 244*430*250
96
10.8
GZLHODF144
8U 360*430*250
144
12.8
可用光纖尾纖配圖：

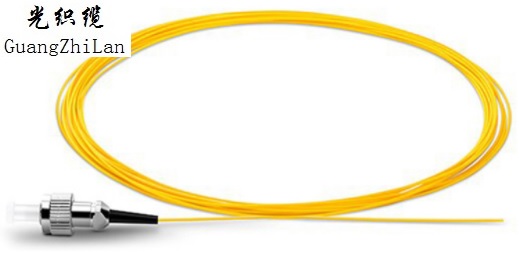

單模FC光纖尾纖：

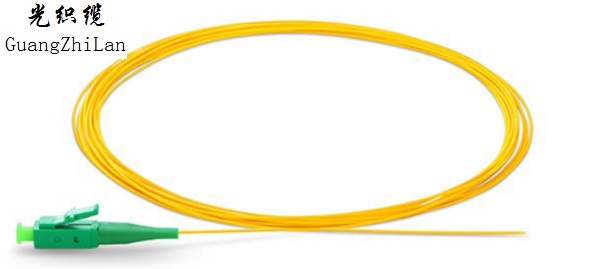

單模LC光纖尾纖：

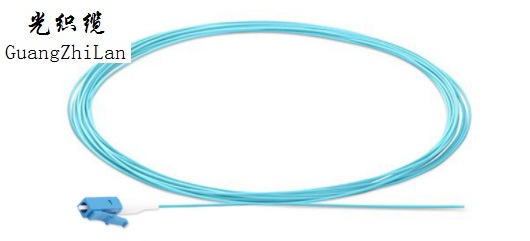

萬兆LC光纖尾纖：

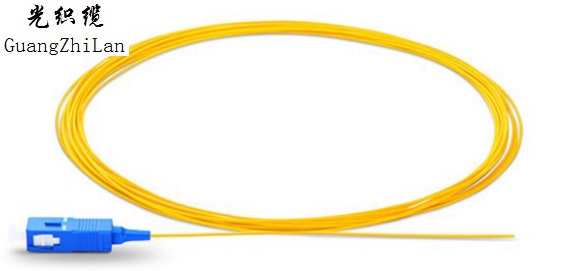

單模SC光纖尾纖：

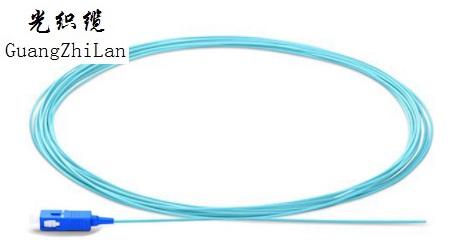

萬兆SC光纖尾纖：

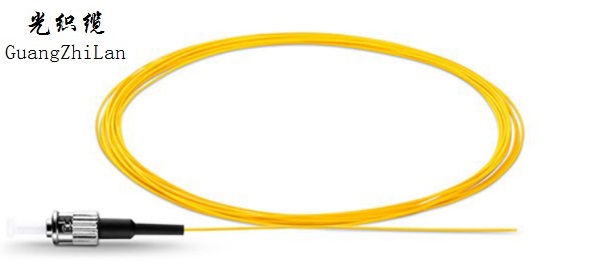

單模ST光纖尾纖：
可選擇光纖耦合器配圖：

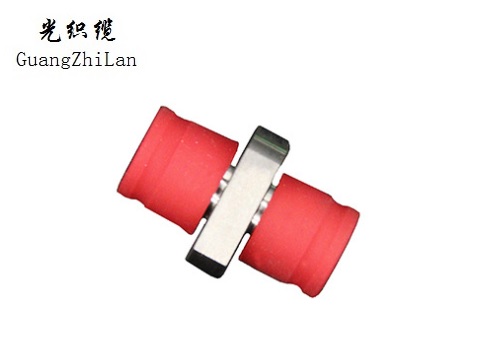

FC光纖耦合器：

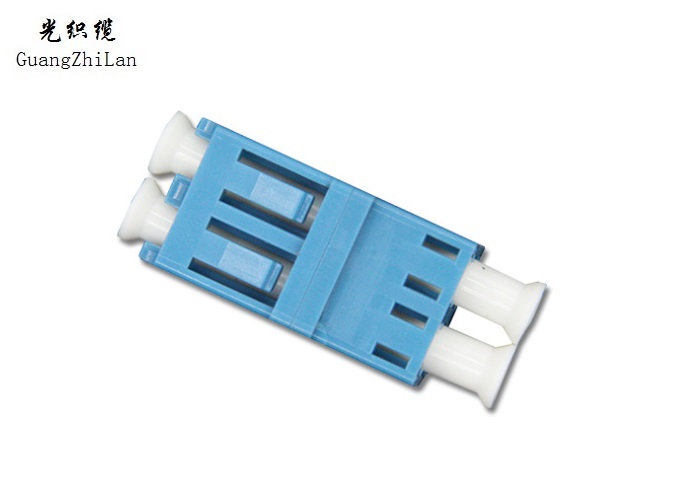

LC光纖耦合器：

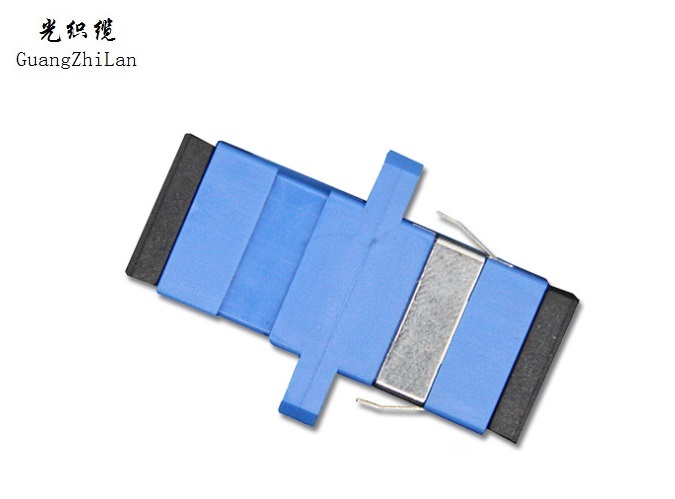

SC光纖耦合器：

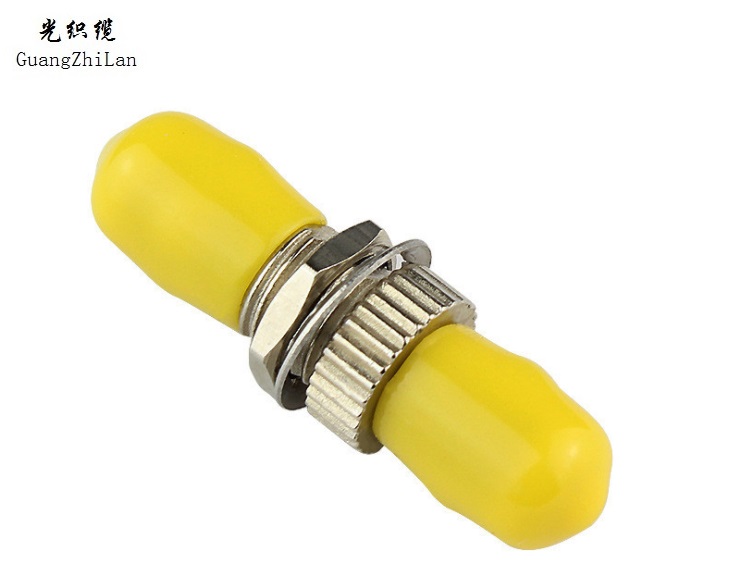

ST光纖耦合器：
