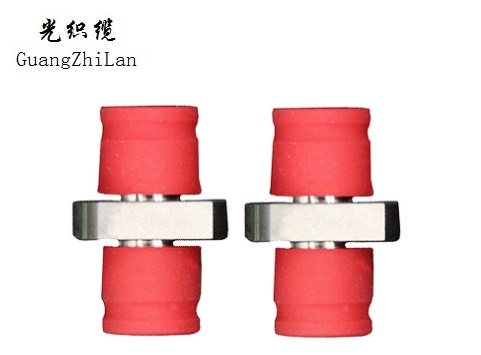

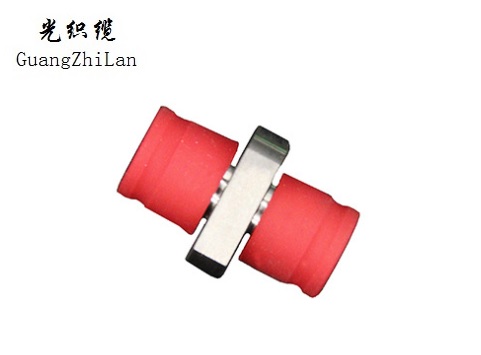

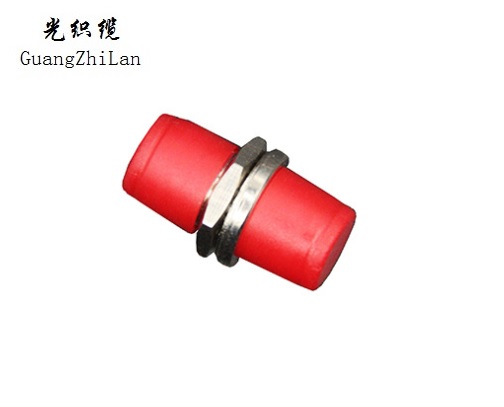

這種連接器最早是由日本NTT研制。FC是Ferrule Connector的縮寫，表明其外部加強方式是采用金屬套，緊固方式為螺絲扣。最早，F(xiàn)C類型的連接器，采用的陶瓷插針的對接端媸瞧矯娼喲シ絞劍‵C)。此類連接器結構簡單，操作方便，制作容易，但光纖端面對微塵較為敏感，且容易產生菲涅爾反射，提高回波損耗性能較為困難。后來，對該類型連接器做了改進，采用對接端面呈球面的插針(PC)，而外部結構沒有改變，使得插入損耗和回波損耗性能有了較大幅度的提高。
光纖耦合器是光纖尾纖與光纖跳線之間進行可拆卸(活動)連接的器件，它是把光纖的兩 個端面精密對接起來，以使發射光纖輸出的光能量能最大限度地耦合到接收 光纖中去，并使其介入光鏈路從而對系統造成的影響減到最小。對于波導式 光纖耦合器，一般是一種具有Y型分支的元件，由一根光纖輸入的光信號可 用它加以等分。當耦合器分支路的開角增大時，向包層中泄漏的光將增多以 致增加了過剩損耗，所以開角一般在30°以內，因此波導式光纖耦合器的長度 不可能太短。
光纖耦合器性能指標：
插入損耗：≤0.3dB(PC)≤0.2dB(UPC)<0.2dB(APC) ≤0.3dB(多模)
回波損耗：≥40dB（PC）≥50dB（UPC）≥60dB（APC） ≥35dB（多模）
互換性：≤0.2dB 工作溫度（℃）：-30 ― +80
儲存溫度（℃）：-40 ― +85
振動試驗：≤0.1dB(10-60Hz,1.5mm振幅)
抗拉強度試驗：≤0.1dB（0-15Hg拉力，φ0.9mm光纖除外）
重復性：≥1000次
